润滑油、液压油滤油机

JNQXY切削液过滤设备,切削液过滤机

  • 产品型号: JNQXY
  • 主体材质: 高碳钢,可根据客户需求定做
  • 工作原理: /
  • 适用油品: 切削液
我要询价

产品概述

一、应用范围
净化处理机加工车间切削液。将使用后的切削液进行过滤杀菌、除臭,去除切削液中的油污、固体颗粒等机械杂质,达到满足机加工车床使用要求。

根据贵公司现场实际使用工况,切削液在使用过程中由于导轨油、润滑脂等渗入形成厚厚的浮油,切、削过程中产生大量的粉体及颗粒物杂质。由此滋生大量的厌氧菌等有害细菌,使得切削液发臭、变质,更换和处理废切削液给生产带来很多不便,危及工人健康,增加企业生产成本等等问题。

二、解决问题
2.1去除浮油
2.2过滤杂质
2.3除臭、杀菌、消毒
2.4延长切削液使用周期
2.5提高切削液洁净度
2.6降低刀损、提高精度

三、技术要求
3.1通过真空负压方式进行快速油水分离,经切削液净化设备处理后的切削液过滤效率在95%以上;
3.2通过臭氧发生装置,过滤的同时能有效杀死切削液中滋生的大量厌氧菌等有机菌体,有效改善切削液发臭、减少细菌含量及车间操作环境等问题;
3.3通过滤芯过滤系统使过滤后的切削液中不含铝屑、油泥等悬浮的固体杂质,确保循环过滤出口切削液满足机台使用标准;
3.4根据用户现场实际工况使用精度要求,可自行更换相应滤芯,设备设有相应的过滤杂质系统!·
3.5根据客户现场实际工况,处理量要求分为:700L/H、1200L/H及其它;流量可根据使用部门要求订制生产;
3.6经净化设备处理出来的切削液质量稳定,不损坏切削液中有效成分、除臭杀菌、安全性能高,确保循环过滤满足机台使用标准;
3.7切削液净化设备易耗品成本低,维护方便;
3.8可有效驱除浮油、霉菌和颗粒,环境不恶臭;
3.9大幅度降低因切削液更换所造成的停车时间;
3.10刀损降低,精度提高;
3.11设备移动方便、节能环保、设备易耗成本低,操作简单,维护简单;
3.12安全可靠,符合国家设备安全标准,有自动安全报警功能。

四、设备构造
4.1进液系统
4.1.1真空负压虹吸
进液系统通过真空负压将切削液直接压进水箱,避免因泵或抽液外界机械搅拌混合使浮油和切削液融合后难以分离,通过最直接、最简单、最高效的方式直接把切削液压进水箱,更好的去除分离浮油和杂质;
4.1.2进出液液位平衡
进液系统内放置机械式浮球,当液体虹吸进入液缸时进液装置与出液液位联动,自动调节进液流量,当到达对应液位值时,联动系统自动控制进、出液流量及流速,保持液位平衡,确保设备运行高效稳定;
4.1.3初层油水分离
进液系统有效平衡液位,实现初层油水分离;
4.2油水分离系统
4.2.1油水分离
油水分离系统与进水系统上下相连接;用真空装置进行抽真空,使罐体内呈真空负压状态,系统内的切削液在真空负压状态下可以实现迅速拉开油水界面,加速油水分离,提高油水分离效率;
4.2.2液界感应
分离罐内设定几组不同的液位感应,界面感应器,用来感应浮油界面,自动感应液面距,控制油泵抽取浮油,当分离罐内浮油到达设定液位时感应信号传输至控制液位,油泵自动开启抽取浮油,通过液位感应设定自动抽取四分之三浮油,其余油水混合物充分分离后到达设定值后依次自动抽取,当浮油抽至设定液位,油泵停止工作,控制液位关闭,实现高效去除浮油;
4.2.3引流
分离罐内部旁侧和底部斜锁不同规格、尺寸和厚度的隔板,用于引流和溢贮微量浮油,以此确保分离出来的浮油纯度提高,含水量降低;
4.3缓冲装置
在水箱底部设置缓冲装置,让水流按照预期方向流动,形成抛物线走向,在水流走向的过程中分离出的浮油冲储至去浮油系统,使得浮油分离得更彻底;且缓冲装置越密集越精确,则过滤效果越好;
4.4回水管路
回水管路设计精致,通过缓冲引流至回水管路,通过多级离心泵将液体抽出;
4.5杂质过滤系统
4.5.1初级杂质过滤
设计多级杂质过滤装置,初级装置:不锈钢钢丝网滤篮,过滤精度100微米,在进液系统前进行初级杂质过滤,滤篮设计拆卸方便、可拆可清洗,后期无需更换耗材;
4.5.2后道精过滤,可更换配置
第二级过滤装置:特制不锈钢钢丝网滤篮,过滤精度10微米,可拆可清洗,后期无需更换耗材;拆卸简单方便快捷;
可根据用户现场实际工况要求来加装配备,精度可选(1-10微米高精度滤袋)!可根据用户的要求和实际工况订制去除杂质配置;
4.6臭氧发生装置
通过高压臭氧发生装置产生臭氧,高效实现除臭、消毒、杀菌,去除异味,高效改善切削液发臭及减少细菌含量等情况,提高切削液使用质量,改善车间操作环境;
4.7曝气装置
通过曝气装置配合臭氧发生装置,将臭氧气体均匀扩散到液体中,杀菌除臭更彻底!
4.8特性
整个水体净化过程中无机械式或泵搅拌,使得分离出的浮油和杂质更彻底,回用更洁净,洁净度和效果高于同类产品;

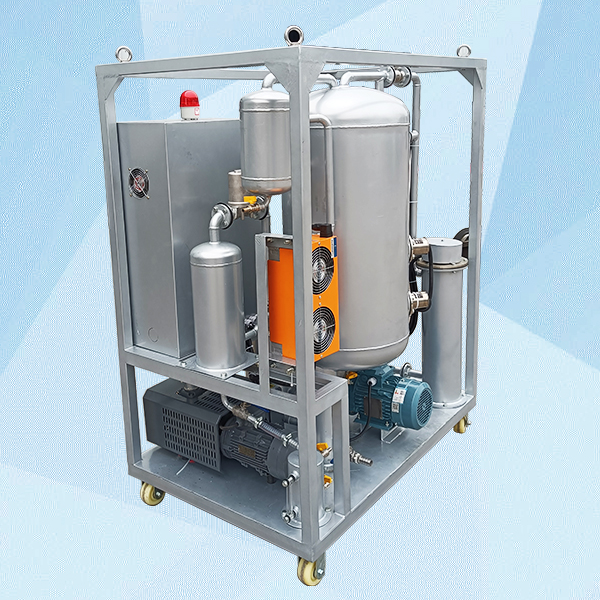

五、设备实物图

切削液滤油机

六、切削液过滤视频

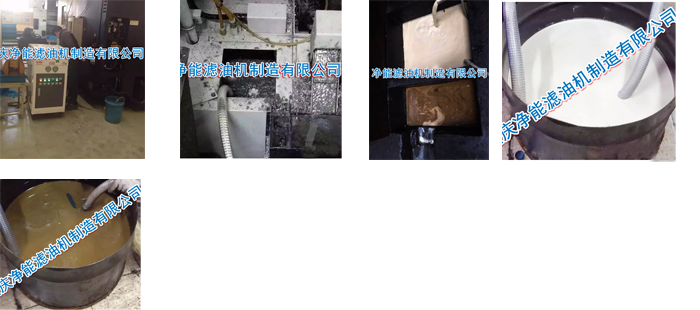

客户现场使用视频
